Revisar las funciones de limpieza y las secciones de la lavadora de carga frontal
El mantenimiento regular asegura el buen funcionamiento. Además, puede mantener la ropa libre de bacterias y olores. Lee las instrucciones a continuación para mantener a tu lavadora mucho más limpia y en buen estado.
Función limpieza de tambor de tu lavadora de carga frontal
Las lavadoras Samsung de carga frontal tienen funciones de limpieza de tambor efectivas que son ECO DRUM CLEAN y ECO DRUM CLEAN+ para eliminar el polvo y las bacterias dentro del tambor. Luego de terminar algunos lavados, tu lavadora te recordará limpiar el tambor con una luz parpadeante en el panel de control.
Nota:
- El diseño exacto del panel de control puede ser diferente al de tu modelo.
- Esta imagen es solo un ejemplo en inglés pero está disponible en el idioma de tu país.
La función ECO DRUM CLEAN te ayudará a limpiar tu lavadora automáticamente y a eliminar el moho que se puede acumular dentro del tambor. Se recomienda que realices este ciclo regularmente para limpiar el tambor eliminando las bacterias en él. Este ciclo calienta el agua entre 60 °C y 70 °C y también elimina la suciedad acumulada en la junta de goma de la puerta.
Básicamente puedes limpiar el tambor sin un agente de limpieza cuando usas el ciclo ECO DRUM CLEAN.
Cómo usar la función ECO DRUM CLEAN
Paso 1. Presiona el botón de Encendido.
Paso 2. Selecciona el curso ECO DRUM CLEAN en tu panel de pantalla.
Paso 3. Cierra la tapa y presiona el botón Start/Pause (Comenzar/Parar).
Nota: NO USES un detergente para ropa común con los ciclos ECO DRUM CLEAN y ECO DRUM CLEAN+.
Función ECO DRUM CLEAN+ mantener tu lavadora limpia también mejora su rendimiento, reduce la necesidad de reparaciones innecesarias y alarga su vida útil, así como el ciclo ECO DRUM CLEAN. También puedes limpiar el tambor sin un agente de limpieza.
El recordatorio de ECO DRUM CLEAN+ parpadea en el panel de control una vez cada 40 lavados. (Se recomienda realizar el ECO DRUM CLEAN+ regularmente. Si suena la alarma, limpia también el filtro de restos).
Cómo usar la función ECO DRUM CLEAN+
Paso 1. Presiona el botón de encendido en la lavadora.

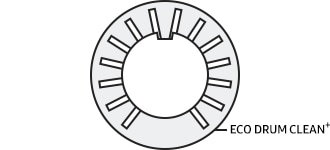

Paso 2. Gira el selector de ciclo para seleccionar ECO DRUM CLEAN+.
Paso 3. Mantén presionado el botón Start/Pause (Comenzar/Parar) (espera a que comience).
Nota:
- El diseño exacto del panel de control puede ser diferente al de tu modelo.
- Esta imagen es solo un ejemplo en inglés pero está disponible en el idioma de tu país.
Advertencias
- Puedes limpiar el tambor sin un agente de limpieza cuando usas el ciclo ECO DRUM CLEAN. (NO USES un agente de limpieza común con las funciones ECO DRUM CLEAN y ECO DRUM CLEAN+).
- El residuo químico en el tambor puede dañar la ropa o el tambor de la lavadora.
- Nunca uses el ciclo ECO DRUM CLEAN+ cuando haya ropa en la lavadora. Esto puede ocasionar daños en la ropa o un problema con la lavadora.
Sobre el recordatorio de ECO DRUM CLEAN+
- Según el modelo, el recordatorio ECO DRUM CLEAN+ es un icono o un LED.
- Para iconos, el icono se enciende en el panel de control.
- Para LED, las luces led se encienden junto a ECO DRUM CLEAN+, o en el área de opciones del panel de control.
- El recordatorio de ECO DRUM CLEAN+ parpadea en el panel de control una vez cada 40 lavados. Se recomienda realizar el ECO DRUM CLEAN+ regularmente.
- Cuando veas por primera vez este recordatorio parpadeando, puedes ignorar el recordatorio por seis lavados consecutivos. Sin embargo, después del séptimo lavado, el recordatorio no aparece más, aparecerá nuevamente en la segunda ronda de 40 ciclos de lavado.
- Incluso después de que termine el último proceso, puede permanecer el mensaje 0.
- Puedes registrar el conteo de funcionamiento del ciclo ECO DRUM CLEAN+ al presionar el botón de encendido. Esto no detiene o apaga la máquina pero marca tu conteo del ciclo.
- Incluso si el 0 no desaparece, la máquina funciona normalmente.
- Se recomienda ejecutar el ciclo regularmente por higiene.
Descubre las secciones a limpiar en tu lavadora
Nota: El diseño exacto de la lavadora puede ser diferente al modelo.
En la lavadora de tambor, se debe revisar la junta o empaque de goma instalada a lo largo del borde de la entrada. Esto se debe a que en muchos casos se forma moho por la acumulación de agua en la junta de goma. Después de limpiar la junta de goma con un cepillo suave y una toalla de cocina, el interior de la puerta de la lavadora se debe dejar abierta hasta que se seque el agua.
- Abre la puerta de la lavadora y retira cualquier prenda o elemento de la lavadora.
- Inspecciona el empaque gris entre la abertura de la puerta y la canasta para artículos manchados.
- Mueve hacia atrás el burlete para inspeccionar todas las áreas debajo del sello y en busca de objetos extraños.
- Limpia el empaque con un cepillo suave, una toalla de cocina o un paño mojado.
- Si necesitas limpiar con detergente, mezcla cloro líquido con agua corriente tibia.
- Limpia el burlete con la solución diluida con un paño mojado.
- Después de limpiar el área del burlete o empaque, limpia minuciosamente el área con un paño seco y déjala que se seque.
Nota:
- Usa guantes de goma al limpiar durante períodos prolongados y consulta las instrucciones de uso del fabricante de la lavandina.
- El burlete de la puerta se puede deformar si usas cloro y otros limpiadores para limpiar la puerta.

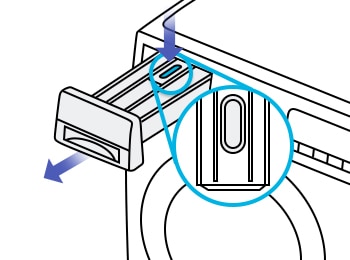

Paso 1. Mientras sostienes la palanca de liberación hacia abajo dentro del cajón, desliza el cajón para abrirlo.

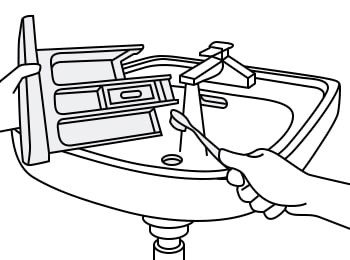

Paso 2. Limpia los componentes del cajón en agua corriente con un cepillo suave.

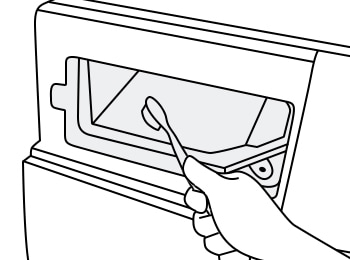

Paso 3. Limpia el hueco del cajón con un cepillo suave.

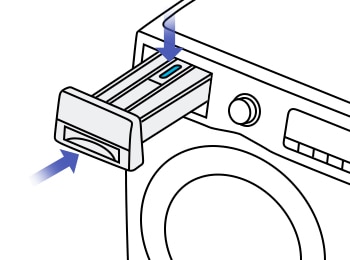

Paso 4. Vuelve a colocar el recipiente de detergente líquido en el cajón. Desliza el cajón hacia adentro para cerrarlo.
Nota:
- El diseño exacto del cajón para detergente puede ser diferente al de tu modelo.
- Para eliminar el detergente restante, ejecuta un ciclo de ENJUAGUE+CENTRIFUGADO con el tambor vacío.
Para evitar problemas con el suministro de agua o de drenaje, se recomienda limpiar el filtro de malla de la manguera de agua una o dos veces al año. Hay dos tipos de filtros en el producto, uno está dentro de la manguera de agua y el otro es un filtro de restos en la parte inferior de la lavadora.
Paso 1. Desenrosca la manguera y saca el filtro de malla.
Paso 2. Con un par de pinzas, retira suavemente el filtro de malla del extremo de la manguera.
Paso 3. Enjuágalo bajo el agua. Además del filtro de malla, limpia el interior y el exterior del conector roscado.
Paso 4. Coloca el filtro nuevamente en su lugar.
Paso 5. Enrosca la manguera nuevamente a la lavadora.
Se recomienda limpiar el filtro de residuos 5 o 6 veces al año para evitar que se tape.
Paso 1. Abre la cubierta del filtro de restos.
Paso 2. Retira el tapón de drenaje blanco de la manguera de drenaje de emergencia y drena el agua a un recipiente adecuado.
Paso 3. Después de que el agua deje de drenar de la manguera de drenaje auxiliar, retira el filtro de restos al girarlo en sentido antihorario y sacarlo hacia afuera.
Paso 4. Limpia el filtro de residuos con un cepillo suave.
Paso 5. Inspecciona y limpia el filtro luego instálalo nuevamente presionando hacia adentro y girándolo en sentido horario hasta que esté firme. Vuelve a instalar la tapa de la manguera de drenaje de emergencia y asegúrala también.
Paso 6. Vuelve a instalar la cubierta colocándola en los orificios de la parte inferior de la abertura del panel de acceso y empújala o dóblala hacia la parte superior.
Nota:
- Puedes abrir la cubierta de acceso del filtro de residuos al insertar una moneda o una llave en la ranura sobre el panel de acceso y entreabrirla suavemente.
- Antes de abrir la cubierta, coloca una toalla o un balde debajo para evitar que el agua estropee el piso.
